Đồng hồ áp là thiết bị đo áp lực của chất lưu có dạng ống. Đây là sản phẩm cơ khí được sản xuất theo quy trình chặt chẽ. Đảm bảo khi làm việc có độ chính xác cao với sai số nhỏ.
Dầu ở đây là một loại chất lỏng có độ nhớt cao trong một phạm vi nhất định. Thông thường là Glixerin dạng lỏng để bơm vào bên trong đồng hồ. Nhằm giúp chúng có khả năng làm việc tốt trong các môi trường có rung động mạnh như: hệ thống máy nén khí, các loại máy khí nén, thủy lực như máy căt, dập, uốn, các hệ thống máy bơm…

Đồng hồ dầu chân sau lắp trên bảng điều khiển

ỨNG DỤNG CỦA ĐỒNG HỒ

Đồng hồ áp được sử dụng rất nhiều ở trong đời sống con người, đặc biệt là các ngành kỹ thuật. Đặc biệt, nó được ứng dụng nhiều trong các hệ thống thiết bị bơm hút chân không và sủ dụng để gia công kim loại như vàng, bạc, đồng,… Ngoài ra, nó còn được sử dụng trong các ngành chế biến thực phẩm, dược phẩm, công nghệ chế tạo cơ khí, điện tử…

Đồng hồ áp là một trong những loại thiết bị quan trọng giúp cho người vận hành dễ dàng kiểm tra và giám sát các thông số áp suất trong hệ thống.

Đồng hồ áp lắp trên bảng điều khiển hệ thống lọc tinh khiết R.O

CẤU TẠO CỦA ĐỒNG HỒ ÁP

• Vỏ bọc bên ngoài: inox SUS304, thép.
• Mặt đồng hồ được làm bằng kính chịu lực, chịu nhiệt.
• Kim đồng hồ bằng sắt. Trong đó, inox là được ưu tiên dùng vì ít ăn mòn.
• Dầu trong đồng hồ là glixerin.
• Chân đồng hồ: được thiết kế nối ren vời nhiều loại là chân đứng, mặt sau, …
• Áp lực đo tối đa: 1.0MPa – 2.5MPa.
• Kích thước đường kính mặt: 63mm.

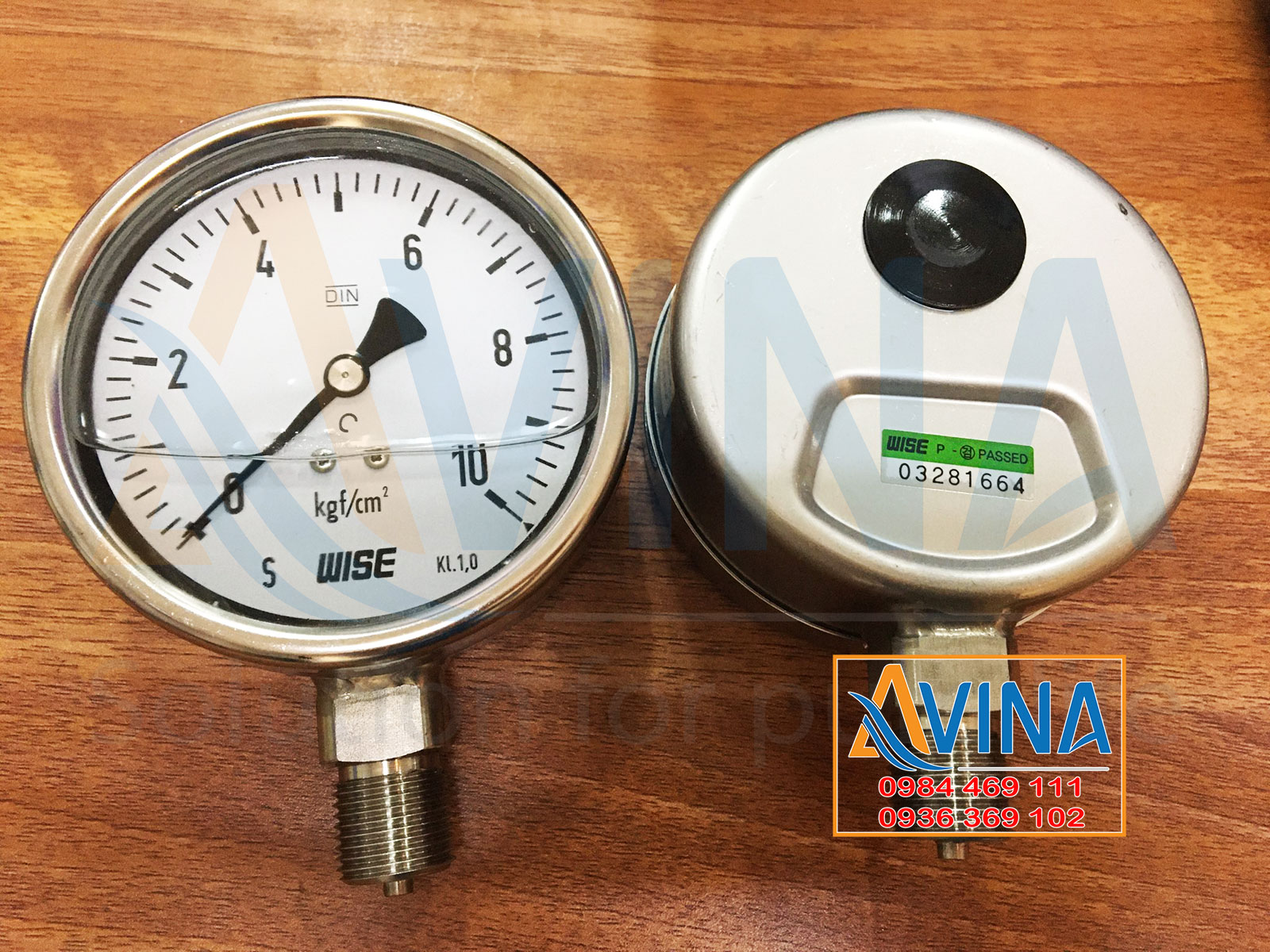

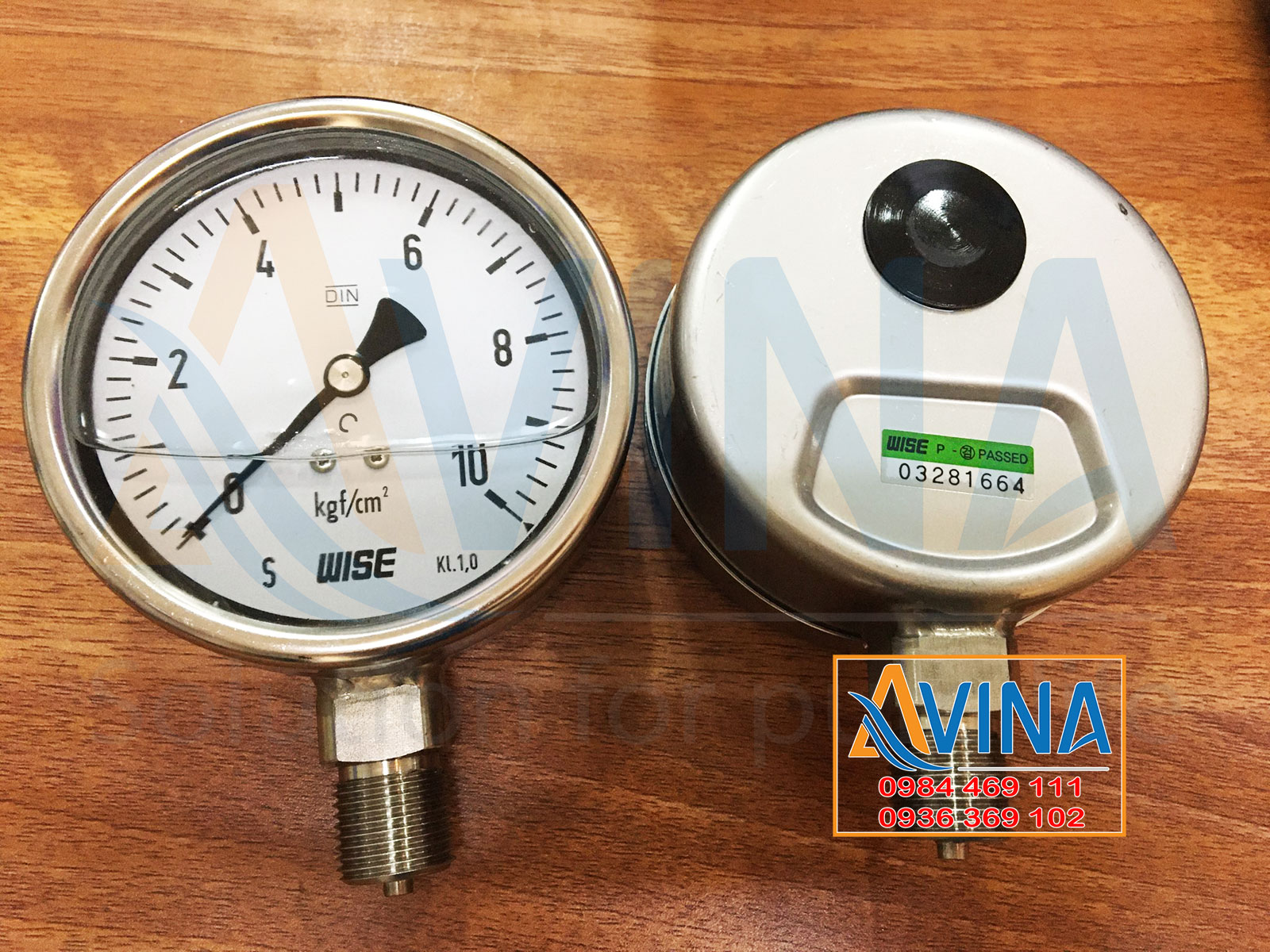

  Đồng hồ dầu chân đứng lắp trên đường ống



ƯU, NHƯỢC ĐIỂM CỦA ĐỒNG HỒ

ƯU ĐIỂM

• Dùng được trong nhiều môi trường khác nhau như môi trường chân không và môi trường áp âm.
• Có nhiều mức đo phù hợp cho nhiều hệ thống .
• Chất liệu, kích thước mặt và kích cỡ chân đa dạng.
• Dễ dàng lắp đặt và thay thế, bảo dưỡng cho đồng hồ đo áp suất.
• Có sai số thấp, đo áp suất có tỉ lệ chính xác cao.
• Xuất xứ rõ ràng, chất lượng cao, giá thành phải chăng.

NHƯỢC ĐIỂM

Đồng hồ đo áp suất chỉ có một vài nhược điểm nhỏ như giá thành cao hơn các loại đồng hồ đo áp suất khác.

THÔNG SỐ KỸ THUẬT

• Đường kính mặt: 63mm, 75mm, 100mm, 150mm..
• Kiểu ren kết nối: 1/2″, 1/4“, 3/8”, 3/4″, 1’’, 1.1/4.
• Sai số theo từng loại: mặt 63 sai số 1%, mặt 100 sai số 1,6%.
• Chất liệu vỏ đồng hồ: inox 304, 316, thép,…
• Chất liệu chân ren kết nối: inox 316L, 304, đồng.
• Loại đồng hồ: không dầu và có dầu.
• Chất liệu mặt đồng hồ: nhựa hoặc thủy tinh trong suốt.
• Kiểu đồng hồ: đồng hồ áp suất ống bourdon.
• Kiểu kết nối: chân đứng, chân sau.
• Đơn vị đo áp suất: bar, mbar, Pa, Kpa, Mpa, Psi, Kg/cm2.
• Nhiệt độ chân ren chịu được: max 100°C.
• Nhiệt độ hoạt động:  -20°C đến +60°C.
• Dải đo áp suất: -1/0 bar, -1/0,6 bar, -1/1,5 bar, -1/3 bar, -1/5 bar, -1/9 bar, -1/15 bar…
• Môi trường làm việc: chân không, nhiệt độ âm,…
• Xuất xứ: Hàn Quốc, Đài Loan, Đức, Trung Quốc,…
• Bảo hành: 6 tháng.

NGUYÊN LÝ HOẠT ĐỘNG CỦA ĐỒNG HỒ ÁP

Đồng hồ hoạt động dựa trên sự co giãn của ống đồng bởi áp suất của chất dầu trong đồng hồ. Nó làm cho kim đồng hồ dịch chuyển. Thông số hiển thị là giá trị đã được tính toán và là giá trị thực tế chính xác của áp mình cần đo.

PHÂN LOẠI ĐỒNG HỒ ĐO

Căn cứ theo vị trí lắp đặt tương ứng với cấu tạo của đồng hồ, chúng ta có 2 loại:

• Chân đứng: Lắp trên đường ống.
• Chân sau: Lắp trên bảng điều khiển của hệ thống lọc nước tinh khiết R.O

Các loại đồng hồ áp được sử dụng phổ biến
