Máy tạo khí Ozone Z-10S là thiết bị tạo ozone tinh sạch được thiết kế cho các ứng dụng xử lý nước, oxy hóa và khử khuẩn. Máy có sản lượng ozone tối đa 10 g/giờ, nồng độ ozone 60 g/m³, sử dụng nguồn oxy được tạo bởi cụm tạo oxy PSA tích hợp, với sản lượng oxy 3 L/phút và nồng độ oxy 92%.

Điểm đáng chú ý của Z-10S là thiết bị được cấu hình tương đối đồng bộ, bao gồm bộ tạo ozone, cụm tạo oxy PSA, bơm trộn ozone, bộ injector PVDF, van cân bằng áp và hệ thống phụ kiện đi kèm. Nhờ đó, máy có thể được tích hợp trực tiếp vào dây chuyền xử lý nước thay vì chỉ đóng vai trò là một bộ phát ozone riêng lẻ.

Thông số kỹ thuật máy tạo khí Ozone Z-10S

Lưu ý: Các thông số trên được tổng hợp trực tiếp từ thông tin kỹ thuật cung cấp cho model Z-10S. Khi sử dụng cho một hệ thống xử lý nước cụ thể, cần tính toán thêm liều ozone, khả năng hòa tan, thời gian tiếp xúc và chất lượng nước đầu vào.

Máy tạo ozone Z-10S là gì?

Ozone Generator Z-10S là máy tạo ozone sử dụng oxy làm nguyên liệu đầu vào để tạo ra khí ozone (O₃).

Ozone là một dạng oxy hoạt tính có tính oxy hóa mạnh. Khi được đưa vào nước với liều lượng và thời gian tiếp xúc phù hợp, ozone có thể tham gia vào quá trình oxy hóa nhiều hợp chất trong nước, đồng thời hỗ trợ kiểm soát vi sinh và cải thiện một số vấn đề về mùi, màu.

Với Z-10S, nguồn oxy không chỉ phụ thuộc vào không khí môi trường mà máy được trang bị cụm tạo oxy PSA tích hợp, tạo ra dòng oxy có nồng độ 92%, theo thông số kỹ thuật của sản phẩm.

Cấu hình này giúp máy trở thành một cụm thiết bị tương đối hoàn chỉnh: Tạo oxy → tạo ozone → hòa trộn ozone vào nước → tiếp xúc và xử lý

Đây là điểm cần quan tâm khi lựa chọn máy ozone cho hệ thống xử lý nước.

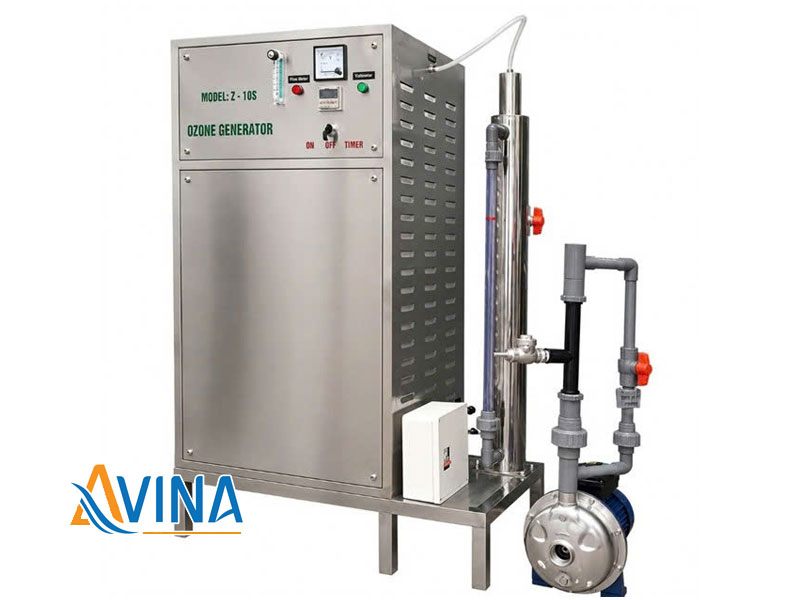

Máy tạo khí Ozone Z-10s

Công suất ozone tối đa 10 g/giờ có ý nghĩa gì?

Một trong những thông số quan trọng nhất của Z-10S là: Sản lượng ozone tối đa: 10 g/giờ

Thông số này cho biết khả năng tạo ozone tối đa của thiết bị theo điều kiện vận hành phù hợp.

Tuy nhiên, 10 g/giờ không nên được hiểu là mọi hệ thống nước đều cần hoặc luôn sử dụng đủ 10 g ozone mỗi giờ.

Nhu cầu ozone thực tế phụ thuộc vào chất lượng nước và mục đích xử lý.

Ví dụ, nước có hàm lượng sắt, mangan, chất hữu cơ hoặc tải lượng vi sinh khác nhau sẽ có nhu cầu ozone khác nhau. Vì vậy, khi thiết kế hệ thống, cần xác định:

Chất lượng nước đầu vào → mục tiêu xử lý → liều ozone cần thiết → thời gian tiếp xúc → công suất máy ozone.

Đây là cách tiếp cận kỹ thuật chính xác hơn so với việc chỉ lựa chọn máy theo lưu lượng nước.

Nồng độ ozone 60 g/m³ là gì?

Z-10S có thông số: Nồng độ ozone: 60 g/m³

Nồng độ ozone là một thông số quan trọng vì nó liên quan trực tiếp đến lượng ozone có trong một đơn vị thể tích khí.

Có thể hiểu đơn giản: Nồng độ ozone càng cao → lượng ozone chứa trong cùng một thể tích khí càng lớn.

Tuy nhiên, hiệu quả xử lý nước không chỉ phụ thuộc vào nồng độ ozone tại đầu ra của máy.

Cần đồng thời xem xét khả năng đưa ozone vào nước và hòa tan ozone.

Một máy ozone có khả năng tạo ozone tốt nhưng nếu thiết bị hòa trộn không phù hợp, ozone không được truyền vào nước hiệu quả thì hiệu suất tổng thể của hệ thống vẫn có thể không đạt yêu cầu.

Đó là lý do Z-10S được cấu hình thêm bơm trộn và bộ injector.

Cụm tạo oxy PSA tích hợp trong máy Z-10S

Một điểm nổi bật trong cấu hình Z-10S là: Cục tạo oxy kiểu PSA tích hợp trong máy ozone

Theo thông số kỹ thuật, cụm tạo oxy có:

• Sản lượng oxy: 3 L/phút.
• Nồng độ oxy: 92%.
• Nguồn điện: AC 220V/50Hz.

PSA là gì?

PSA – Pressure Swing Adsorption là công nghệ hấp phụ thay đổi áp suất, được sử dụng để tách và làm giàu oxy từ nguồn khí đầu vào.

Trong máy Z-10S, cụm PSA cung cấp nguồn oxy có nồng độ cao cho bộ tạo ozone.

Có thể hình dung quy trình: Không khí → Cụm tạo oxy PSA → Oxy nồng độ 92% → Bộ tạo ozone → Ozone → Hòa trộn vào nước

Việc tích hợp bộ tạo oxy ngay trong máy giúp cấu hình thiết bị đồng bộ hơn và phù hợp với yêu cầu sử dụng oxy làm khí cấp cho bộ tạo ozone.

Bơm trộn ozone 0,37 kW có vai trò gì?

Z-10S được trang bị: Bơm trộn ozone công suất 0,37 kW

Trong hệ thống ozone xử lý nước, việc tạo ra ozone mới chỉ là bước đầu. Ozone cần được đưa vào nước và phân tán đủ tốt để tăng hiệu quả tiếp xúc.

Bơm trộn hỗ trợ quá trình đưa dòng nước qua khu vực hòa trộn ozone, tạo điều kiện để ozone tiếp xúc với nước.

Vì vậy, cấu hình của hệ thống không đơn thuần là: Máy ozone → nước

mà được thiết kế theo hướng: Máy ozone → injector → dòng nước → hòa trộn → tiếp xúc

Việc lựa chọn bơm và thiết kế đường ống cần phù hợp với điều kiện vận hành thực tế của hệ thống.

Injector 34 bằng PVDF – bộ phận quan trọng trong hệ thống ozone

Z-10S sử dụng: Bộ injector 34 bằng nhựa PVDF có van một chiều chịu ozone

Injector có nhiệm vụ tạo điều kiện để khí ozone được hút và đưa vào dòng nước.

PVDF (Polyvinylidene Fluoride) là vật liệu có khả năng chịu hóa chất và môi trường oxy hóa tốt, do đó được sử dụng trong nhiều hệ thống có yêu cầu về khả năng tương thích hóa chất.

Việc sử dụng injector bằng PVDF chịu ozone là một chi tiết đáng chú ý khi thiết kế hệ thống, bởi ozone có tính oxy hóa mạnh và không phải mọi loại vật liệu đều phù hợp để tiếp xúc lâu dài với ozone.

Van một chiều có tác dụng gì?

Van một chiều giúp kiểm soát hướng dòng, hạn chế khả năng nước đi ngược vào đường khí và máy ozone.

Đây là một chi tiết nhỏ nhưng có vai trò quan trọng trong việc bảo vệ thiết bị.

Van cân bằng áp LS 011 – bảo vệ máy ozone khỏi nước ngược

Z-10S được trang bị: Bộ van cân bằng áp kiểu LS 011, không cho nước ngược vào máy ozone

Trong hệ thống tạo và hòa trộn ozone, chênh lệch áp suất giữa đường nước và đường khí cần được kiểm soát.

Nếu nước đi ngược vào máy tạo ozone, thiết bị có thể bị ảnh hưởng hoặc hư hỏng.

Van cân bằng áp được bố trí nhằm hạn chế nguy cơ này và giúp hệ thống vận hành an toàn hơn.

Đây cũng là lý do khi lắp đặt máy ozone, không nên chỉ quan tâm đến bản thân máy tạo ozone mà cần chú ý toàn bộ hệ thống đường khí – đường nước – injector – van bảo vệ.

Vỏ máy inox 304 – phù hợp với môi trường lắp đặt thiết bị xử lý nước

Phần vỏ của Z-10S sử dụng: Inox 304

Inox 304 được sử dụng phổ biến trong các thiết bị và hệ thống xử lý nước nhờ đặc tính bền cơ học và khả năng chống ăn mòn tương đối tốt trong nhiều môi trường.

Với thiết kế kích thước: Rộng 60 × Cao 115 × Dày 45 cm

máy có dạng đứng, thuận tiện cho việc bố trí trong khu vực kỹ thuật của hệ thống xử lý nước.

Khi lắp đặt, cần bố trí máy ở vị trí phù hợp, khô ráo, thông thoáng và thuận tiện cho việc kiểm tra, vận hành cũng như bảo trì.

Bộ phụ kiện đi kèm máy Ozone Z-10S

Theo thông số kỹ thuật, máy được cung cấp cùng một số phụ kiện phục vụ quá trình lắp đặt:

Dây dẫn khí Teflon chuyên dụng – 6 m

Dây dẫn khí Teflon chuyên dụng được sử dụng cho đường khí ozone.

Việc sử dụng vật liệu phù hợp với ozone rất quan trọng bởi ozone có tính oxy hóa mạnh.

Dây dẫn nước làm mát vào/ra và phụ kiện – 6 m

Z-10S có hệ thống nước làm mát với dây dẫn nước vào/ra và phụ kiện đi kèm.

Tài liệu hướng dẫn sử dụng

Máy đi kèm tài liệu hướng dẫn sử dụng, hỗ trợ quá trình lắp đặt và vận hành thiết bị.

Máy ozone Z-10S ứng dụng trong xử lý nước như thế nào?

Với khả năng tạo ozone tối đa 10 g/giờ, Z-10S có thể được cân nhắc cho các hệ thống có nhu cầu sử dụng ozone trong quá trình xử lý nước.

Một số ứng dụng phổ biến của công nghệ ozone gồm:

Oxy hóa sắt và mangan

Trong một số nguồn nước, sắt và mangan tồn tại ở dạng hòa tan. Ozone có thể hỗ trợ oxy hóa các dạng này thành các dạng dễ được giữ lại hơn ở công đoạn lọc phía sau.

Tuy nhiên, hiệu quả phụ thuộc vào nhiều yếu tố như pH, hàm lượng sắt/mangan, chất hữu cơ, thời gian tiếp xúc và vật liệu lọc.

Hỗ trợ xử lý mùi và màu

Ozone có khả năng oxy hóa một số hợp chất gây mùi và chất hữu cơ, vì vậy có thể được ứng dụng để cải thiện các vấn đề về mùi và màu trong một số nguồn nước.

Khử khuẩn và kiểm soát vi sinh

Ozone có tính oxy hóa mạnh và có khả năng bất hoạt nhiều loại vi sinh vật khi được sử dụng với liều lượng và thời gian tiếp xúc phù hợp.

Tuy nhiên, khi thiết kế hệ thống khử khuẩn, cần xác định rõ mục tiêu vi sinh, chất lượng nước, liều ozone và điều kiện tiếp xúc, thay vì chỉ dựa vào công suất máy.

Sơ đồ ứng dụng máy ozone Z-10S trong hệ thống xử lý nước

Một cấu hình tham khảo có thể được bố trí: Nguồn nước → Bơm nước → Injector → Hòa trộn ozone → Bồn tiếp xúc → Cột lọc → Lọc tinh → Bồn chứa

Trong đó:

• Z-10S: tạo ozone.
• Cụm PSA: tạo oxy nồng độ cao cung cấp cho bộ ozone.
• Bơm trộn: hỗ trợ quá trình hòa trộn.
• Injector: đưa ozone vào dòng nước.
• Bồn tiếp xúc: tạo thời gian tiếp xúc giữa ozone và nước.
• Cột lọc: loại bỏ các chất/cặn được hình thành sau quá trình oxy hóa.

Cấu hình thực tế cần được điều chỉnh dựa trên kết quả phân tích nguồn nước.

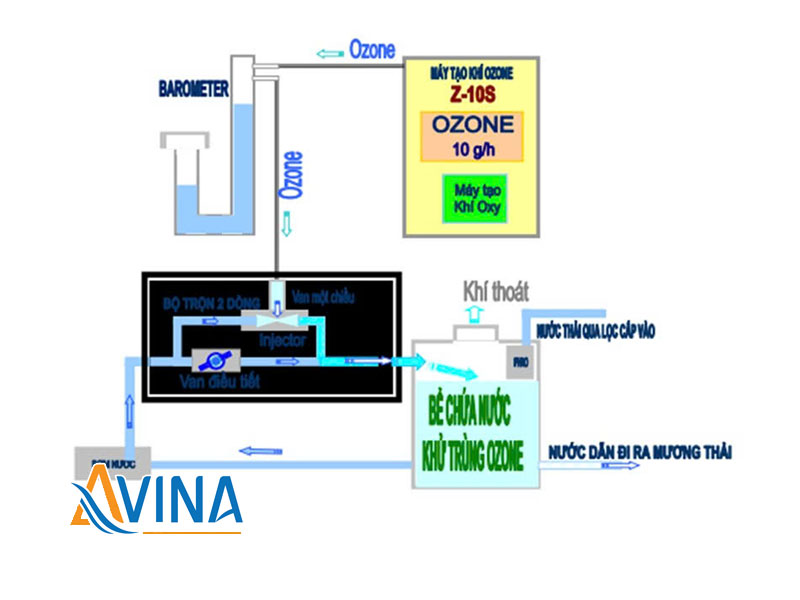

Sơ đồ ứng dụng máy tạo khí ozone Z-10S trong hệ thống xử lý nước

5 yếu tố cần tính toán khi sử dụng máy ozone Z-10S

Một hệ thống ozone hoạt động hiệu quả không chỉ phụ thuộc vào máy tạo ozone.

1. Chất lượng nguồn nước: Cần phân tích nguồn nước trước khi lựa chọn và thiết kế hệ thống.

2. Liều ozone: Công suất tối đa 10 g/h là thông số của máy, trong khi liều ozone cần sử dụng phải được xác định theo mục tiêu xử lý.

3. Khả năng hòa tan ozone: Cần đảm bảo ozone được truyền vào nước hiệu quả thông qua injector hoặc thiết bị hòa trộn phù hợp.

4. Thời gian tiếp xúc: Sau khi ozone được đưa vào nước, cần có thời gian tiếp xúc phù hợp để quá trình oxy hóa và khử khuẩn diễn ra.

5. Công đoạn xử lý phía sau: Các sản phẩm sau quá trình oxy hóa, chẳng hạn dạng sắt/mangan ít hòa tan, cần được giữ lại bằng công đoạn lọc phù hợp.

Nói cách khác, máy ozone chỉ là một mắt xích trong cả hệ thống xử lý nước.

Lưu ý an toàn khi sử dụng máy tạo ozone Z-10S

Ozone là chất oxy hóa mạnh và có thể gây kích ứng khi con người tiếp xúc với nồng độ cao trong không khí.

Do đó, khi lắp đặt Z-10S cần:

• Bố trí máy tại khu vực kỹ thuật phù hợp.
• Đảm bảo thông thoáng.
• Kiểm tra kỹ các mối nối đường khí.
• Sử dụng vật liệu tương thích với ozone.
• Đảm bảo hệ thống injector và van một chiều hoạt động đúng.
• Hạn chế nguy cơ nước đi ngược vào máy.
• Tuân thủ hướng dẫn vận hành của nhà sản xuất.
• Kiểm tra hệ thống định kỳ.

Đặc biệt, không nên tự ý thay đổi cấu hình đường khí, đường nước hoặc bỏ qua các bộ phận bảo vệ của máy nếu chưa đánh giá đầy đủ điều kiện vận hành.

Có nên mua máy tạo khí Ozone Z-10S không?

Nếu hệ thống của bạn đang cần một thiết bị tạo ozone có công suất tối đa 10 g/h, sử dụng nguồn oxy nồng độ cao và có sẵn cụm tạo oxy PSA, Z-10S là một lựa chọn đáng cân nhắc.

Một số ưu điểm nổi bật của cấu hình Z-10S gồm:

• Công suất ozone tối đa 10 g/h
• Nồng độ ozone 60 g/m³
• Tích hợp cụm tạo oxy PSA
• Oxy đầu ra 3 L/phút, nồng độ 92%
• Bơm trộn ozone 0,37 kW
• Injector 34 bằng PVDF, có van một chiều chịu ozone
• Van cân bằng áp LS 011 hạn chế nước ngược vào máy
• Vỏ máy inox 304
• Có sẵn dây dẫn khí Teflon chuyên dụng 6 m
• Có dây dẫn nước làm mát và phụ kiện đi kèm
• Xuất xứ Việt Nam

Tuy nhiên, để xác định Z-10S có thực sự phù hợp hay không, cần xem xét nguồn nước, lưu lượng nước, mục tiêu xử lý và cách bố trí hệ thống.

Avina cung cấp máy tạo khí Ozone Z-10S và giải pháp xử lý nước

Đối với máy ozone, lựa chọn thiết bị phù hợp mới chỉ là bước đầu. Điều quan trọng hơn là tích hợp máy vào đúng vị trí trong dây chuyền xử lý nước.

Với kinh nghiệm trong lĩnh vực xử lý nước, Avina có thể tư vấn cấu hình sử dụng ozone dựa trên:

• Chất lượng nguồn nước.
• Lưu lượng cần xử lý.
• Mục tiêu xử lý.
• Công suất ozone cần thiết.
• Phương án hòa trộn ozone.
• Thời gian tiếp xúc.
• Vật liệu lọc phía sau.
• Điều kiện lắp đặt thực tế.

Thay vì chỉ lựa chọn máy theo công suất, việc thiết kế tổng thể giúp tận dụng tốt hơn khả năng của thiết bị và hạn chế tình trạng máy ozone công suất lớn nhưng hòa trộn kém hoặc hệ thống phía sau không đáp ứng được yêu cầu xử lý.

Liên hệ tư vấn máy Ozone Z-10S

AVINA – SOLUTION FOR PURE LIFE

📍 Địa chỉ: Số 68, Tứ Hiệp, Thanh Trì, Hà Nội
🌐 Website: https://locnuocavina.com.vn
☎️ Hotline: 0984 469 111 – 0936 369 102

Bạn đang cần máy ozone cho hệ thống xử lý nước? Hãy cung cấp thông tin về nguồn nước và lưu lượng cần xử lý, Avina sẽ tư vấn cấu hình phù hợp.

FAQ – Câu hỏi thường gặp về máy Ozone Z-10S

Máy Ozone Z-10S công suất bao nhiêu?

Máy Ozone Generator Z-10S có sản lượng ozone tối đa 10 g/giờ.

Nồng độ ozone của Z-10S là bao nhiêu?

Theo thông số kỹ thuật của sản phẩm, nồng độ ozone là 60 g/m³.

Z-10S có tích hợp bộ tạo oxy không?

Có. Z-10S được trang bị cụm tạo oxy PSA tích hợp trong máy ozone, với sản lượng oxy 3 L/phút và nồng độ oxy 92% theo thông số sản phẩm.

Máy Z-10S sử dụng điện áp bao nhiêu?

Bộ tạo ozone sử dụng nguồn AC 220V/50Hz, công suất 450W. Cụm tạo oxy PSA cũng sử dụng nguồn AC 220V/50Hz.

Bơm trộn của máy Z-10S công suất bao nhiêu?

Máy sử dụng bơm trộn ozone công suất 0,37 kW.

Injector của Z-10S làm bằng vật liệu gì?

Z-10S sử dụng bộ injector 34 bằng nhựa PVDF, có van một chiều chịu ozone.

Máy Ozone Z-10S có ứng dụng xử lý nước giếng không?

Có thể ứng dụng trong hệ thống xử lý nước giếng tùy theo chất lượng nguồn nước. Tuy nhiên, cần phân tích nguồn nước trước để xác định ozone có phù hợp và cần kết hợp với những công đoạn xử lý nào.
